Benutzerdefinierte hohe Präzision Doppelkonvexlinsen und Bikonvexlinsen, China hohe Präzision Doppelkonvexlinsen und Bikonvexlinsen Lieferanten

Plankonvexe Linsen eignen sich am besten, wenn ein konjugierter Punkt (Objektabstand S oder Bildabstand S') mehr als das Fünffache des anderen Punktes beträgt. Diese Linsenform eignet sich am besten für die Fokussierung von kollimiertem Licht oder die Kollimation einer Punktquelle.

High Presion Double Convex Lenses and Bi-convex Lenses

Hochpräzise Doppelkonvexlinsen und Bikonvexlinsen

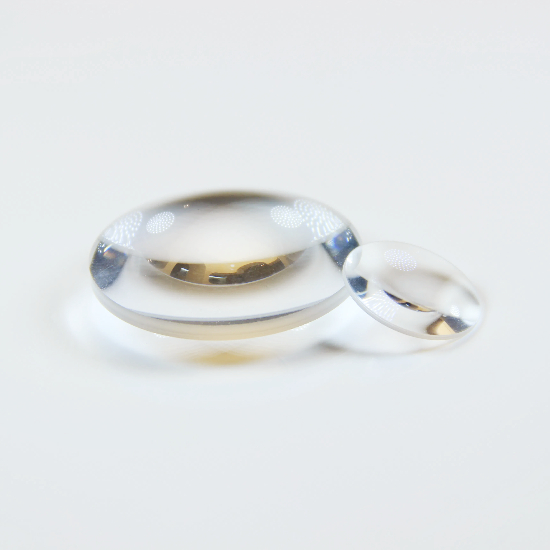

Doppelkonvexe Linsen, Bikonvexe Linsen haben zwei nach außen gekrümmte Oberflächen, eine positive Brennweite und sind für die 1:1-Abbildung und in Mehrelementsystemen nützlich.Diese Linsen sind für eine Brennweite von f= (R1*R2)/((n-1)*(R2-R1)) ausgelegt. 1. Unterstützt durch das Zemax Optical Design Package2. Positive Brennweite3. Material nach Bedarf

Plankonkave Linsen aus optischem Glas

Plankonkavlinsen haben eine negative Brennweite und werden typischerweise verwendet, um einen kollimierten Strahl zu divergieren, wie in einem Strahlaufweiter oder Teleskop vom Galilei-Typ.1. Strahlaufweitung2. Lichtprojektion3. Erweiterung der Brennweite eines optischen Systems

High Presion Double Concave Lenses and Bi-concave Lenses

Hochpräzise Doppelkonkavlinsen und Bikonkavlinsen

Doppelkonkavlinsen und Bikonkavlinsen ähneln Plankonkavlinsen und dienen der Erzeugung divergenten Lichts. Bikonkavlinsen eignen sich am besten für konvergierende Eingangsstrahlen.1. Unterstützt durch das Zemax Optical Design Package2. Negative Brennweite3. Material nach Bedarf

Achromatische Präzisionslinsen aus optischem Glas (Doublets)

Achromatische Linsen (Doublets)VIS 0° und VIS-NIR beschichtete Achromate sind ebenfalls erhältlichKorrigieren Sie sphärische und chromatische Aberrationen auf der AchseKundenspezifische Achromatische Linsen erhältlich

Optical Glass Plano-Concave Cylinrical Lenses

Plankonkave Zylinderlinsen aus optischem Glas

Plankonkave Zylinderlinsen werden verwendet, um die Fokussierungsleistung nur in einem Abschnitt bereitzustellen, zur Beleuchtung oder Erkennung von Licht aus Linienquellen. Sie werden auch zur anamorphotischen Komprimierung von Strahlen und Bildern verwendet.1. Ideal für Anwendungen, die eine Vergrößerung in einer Dimension erfordern2. Wird verwendet, um einen kollimierten Strahl in eine Linie umzuwandeln3. Rechteckige und runde Formfaktoren verfügbar

Optische Präzisions-Asphärenlinsen aus Glas

Präzisions-AsphärenlinsenKollidieren oder Fokussieren von Licht mit einem einzigen ElementReduzieren Sie die sphärische Aberration Reduzieren Sie das Gesamtgewicht des Systems

Optical Glass Ball Lenses and Half ball lenses

Optische Glaskugellinsen und Halbkugellinsen

Optische Glaskugellinsen werden häufig verwendet 1. Laserkollimation und -fokussierung2. Laser-Faser-Kopplung3. Faser-zu-Faser-Kopplung4. Faser-Detektor-Kopplung

Material:	Optisches Glas, BK7, Quarzglas, Schott, OHARA, CaF2, Germanium usw.
Maßtoleranz:	±0,1 mm (Standard), ±0,01 mm (hohe Präzision)
Toleranz der Mittendicke:	±0,1 mm (Standard), ±0,02 mm (hohe Präzision)
Paraxiale Brennweite:	±2 %
Oberflächenqualität:	60/40 (Standard), 20/10 (Hohe Präzision)
Freie Blende:	>85 %
Oberflächenfigur:	λ/2 (Standard), λ/8 (hohe Präzision) bei 633 nm
Zentrierung:	3 Bogenminuten
Fase:	<0,25 mm × 45°
Beschichtung:	Auf Anfrage

Typische Größen

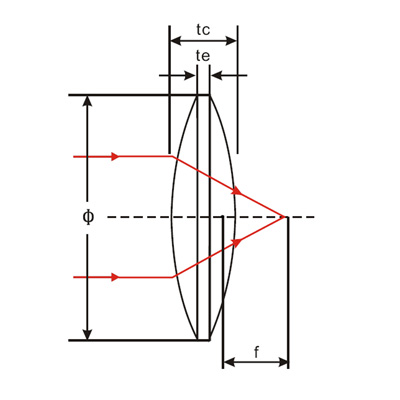

Artikelnr.	Φ(mm)	f(mm)	R2 = R2 (mm)	Tc (mm)	Te(mm)	Fb(mm)
Material	N-BK7
BICX001	6	15	15.2	2.1	1,5	14.3
BICX002	6	30	30,83	1,79	1,5	29,42
BICX101	12.7	15	14,65	4,89	2	13.27
BICX102	12.7	20	20.04	4.07	2	18,62
BICX103	12.7	25	25,35	3,62	2	23,82
BICX104	12.7	30	30,55	3.33	2	28,89
BICX105	12.7	40	41,02	2,99	2	39,04
BICX106	12.7	50	51,4	2,79	2	49,08
BICX107	12.7	75	77,45	2,52	2	74,24
BICX108	12.7	100	103,28	2,39	2	99,16
BICX201	25,4	25	24,72	9.02	2	22.24
BICX202	25,4	31,7	31,55	7.34	2	29.15
BICX203	25,4	35	35,08	6,76	2	32,66
BICX204	25,4	50	50,93	5.22	2	48,22
BICX205	25,4	75	77,09	4.11	2	73,63
BICX206	25,4	100	103,04	3,57	2	98,73
BICX207	25,4	125	129,12	3,25	2	123,92
BICX208	25,4	150	155.1	3.04	2	149
BICX209	25,4	175	181,13	2,89	2	174,12
BICX210	25,4	200	207	2,78	2	199,07
BICX211	25,4	250	258,9	2,62	2	249,12
BICX212	25,4	300	310,8	2,52	2	299,17
BICX213	25,4	500	518,3	2.31	2	499,21
BICX214	25,4	1000	1037.1	2.16	2	999,32
BICX301	30	50	50,7	6,54	2	47,77
BICX302	30	500	518,3	2.43	2	499,19
BICX303	38	45	44,87	10.44	2	41,46
BICX304	38	50	49,97	10.5	3	46,4
BICX305	38	100	102,57	6,55	3	97,78
BICX306	38	150	154,7	5.34	3	148,23
BICX307	38	200	206,7	4,75	3	198,46
BICX308	38	350	362,4	4	3	348,66
BICX309	38	500	518.1	3.7	3	498,79
BICX310	38	700	725,6	3.5	3	698,84
BICX401	40	63,5	64,42	8.27	1.9	60,7
BICX501	50	100	102.06	9.2	3	96,9
BICX502	50	150	154,27	7.1	3	147,6
BICX503	50	200	206,28	6	3	198
BICX504	50	250	258,22	5.4	3	248,2
BICX505	50	400	413,87	4.5	3	398,5
BICX506	50	450	465,73	4.3	3	448,6
BICX507	50	500	517,58	4.2	3	448,6
BICX508	50	600	621,28	4	3	598,7
BICX509	50	800	828,64	3.8	3	798,7
Material	Quarzglas
BICX-FS01	6	15	13.46	2.18	1,5	14.24
BICX-FS02	6	30	27.29	1,83	1,5	29,34
BICX-FS03	12.7	15	12,91	5.34	2	13.05
BICX-FS04	12.7	20	17,7	4.36	2	18.46
BICX-FS05	12.7	25	22,39	3,84	2	23,66
BICX-FS06	12.7	30	27.04	3.51	2	28,77
BICX-FS07	12.7	40	36,31	3.12	2	38,92
BICX-FS08	25,4	25	21.23	10.11	2	21.14
BICX-FS09	25,4	35	30,97	7.45	2	32,33
BICX-FS10	25,4	50	45,08	5,65	2	48,01
BICX-FS11	25,4	75	68,23	4.39	2	73,39
BICX-FS12	25,4	100	91,41	3,77	2	98,69
BICX-FS13	25,4	150	137,5	3.18	2	148,89
BICX-FS14	25,4	200	183,65	2,88	2	199,09
BICX-FS15	25,4	250	229,6	2.7	2	249,06
BICX-FS16	25,4	300	275,6	2,59	2	299,07
BICX-FS17	25,4	500	459,7	2,35	2	499,19
BICX-FS18	25,4	1000	919,8	2.18	2	999,24
BICX-FS19	38	50	44,06	11,61	3	45,81
BICX-FS20	38	100	90,99	7.01	3	97,67
BICX-FS21	38	150	137,09	5,65	3	148,01
BICX-FS22	38	200	183,23	4,98	3	198,27
BICX-FS23	38	350	321,4	4.12	3	348,58
BICX-FS24	38	500	459,5	3,79	3	498,72
BICX-FS25	38	750	689,5	3,52	3	748,73
BICX-FS26	38	1000	919,6	3.39	3	998,82
