N-BK7 und Quarzglas-Keilprismen und Keilfenster

Laboratory Preferred Wedge-shaped Prisms

N-BK7 und Quarzglas-Keilprismen und Keilfenster

A Keilprisma ist ein optisches Element mit einer geneigten Ebene, das den optischen Pfad zur dickeren Seite ablenken und den Winkel des einfallenden optischen Pfads um eins versetzen kann. In Kombination kann es als Deformationsprisma zur Korrektur des Laserstrahls oder zur Anpassung der Richtung des ausgehenden Strahls innerhalb eines bestimmten Bereichs verwendet werden. Dies ist ein ideales Gerät zur Anpassung des optischen Pfads.

WTS bietet Ihnen einen One-Stop-Service für individuelles Design.

  • Zahlung :

    T/T payment

  • Verschiffungshafen :

    FUZHOU

  • Produktherkunft :

    China
JETZT ANFRAGEN
  • Produktdetails

N-BK7 und Quarzglas-Keilprismen und Keilfenster

Produktübersicht: Keilprismen, auch Keilwinkelprismen genannt, sind optische Elemente mit schrägen Kanten, die den optischen Weg zur dickeren Seite ablenken können. Sie haben eine ähnliche Funktion wie optische Fenster und können als isolierende Komponenten eingesetzt werden. Keile können verwendet werden, um eine kleine Ablenkung zu erzeugen, die keine Rückkehr zur Quelle zulässt.

Spezifikationen:
Material:N-BK7 oder UV-Quarzglas, ZnSe, Germanium usw.
Maßtoleranz:+0,0, -0,1 mm
Denktoleranz:+/-0,2 mm
Oberflächenqualität:60-40 S/D
Ebenheit der Oberfläche:λ/4 bei 632,8 nm
Keiltoleranz:±1 Bogenminute
Freie Blende:>85 % der Abmessung
Fase:<0,25 mm × 45°
BeschichtungAR-beschichtet, dielektrisch beschichtet oder nach Bedarf

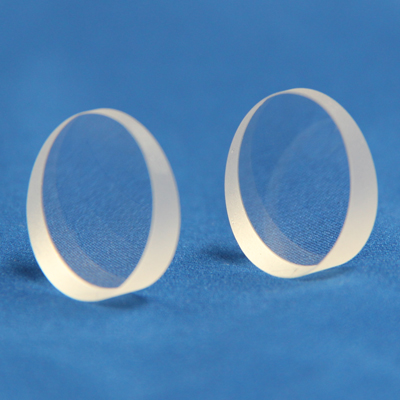

Wedge PrismsWedge Windows

Typische Größen:

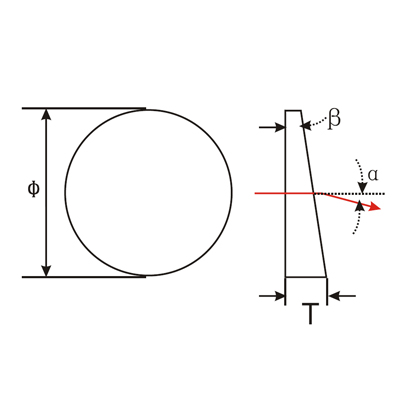

Durchmesser (mm)Abweichungswinkel(α)Keilwinkel(β)
Φ25.41°1°57'
Φ25.42°3°53'
Φ25.44°7°46'
Φ25.46°11°39'

Es sind unterschiedliche Formen, Größen, Materialien und Beschichtungsanforderungen verfügbar.

Anwendungsbereich:

  1. Optische Bildgebung: Korrigieren Sie Aberrationen und chromatische Aberrationen, verbessern Sie die Bildqualität und machen Sie Bilder klarer und genauer.
  2. Lasertechnologie: Wird verwendet, um die Richtung und den Winkel des Laserstrahls anzupassen und so eine präzise Strahlausrichtung zu erreichen.
  3. Optische Messungen: Keilprismen können als wichtige optische Elemente zur Erzeugung optischer Wegunterschiede eingesetzt werden.
  4. Optische Kommunikation: Passen Sie die Ausbreitungsrichtung optischer Signale an, um das Umschalten und Koppeln optischer Signale zwischen verschiedenen optischen Pfaden zu ermöglichen.
  5. Wissenschaftliche Forschung: Konstruieren Sie verschiedene optische Versuchsgeräte, um die Polarisationseigenschaften von Licht, die Brechungs- und Reflexionsgesetze von Licht usw. zu untersuchen.
Beliebte Tags : Rundes Keilprisma Glas-Risley-Prismen N-BK7 Keilprismen Keilprismen aus Quarzglas Beschichtete Keilprismen Glaskeilfenster
