HEIM Optische Prismen Pentaprismen

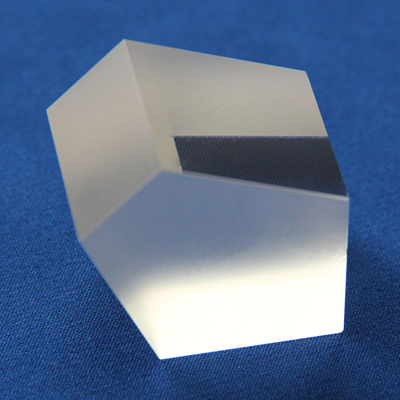

Hochpräzise optische Pentaprismen aus Glas

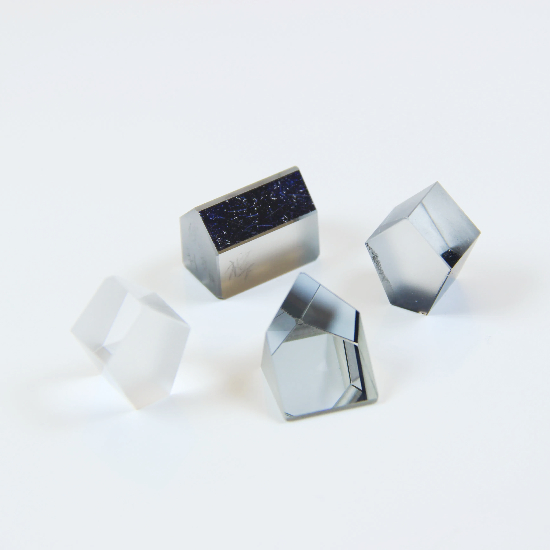

Coated and inked pentagonal prism products

Hochpräzise optische Pentaprismen aus Glas

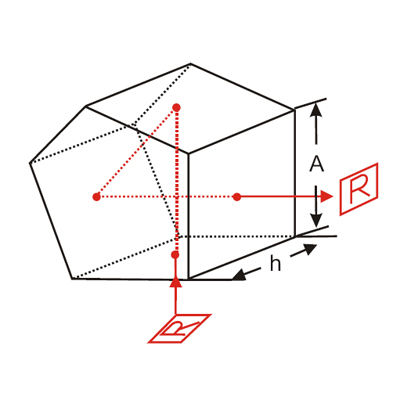

Pentaprismen sind fünfseitige Prismen mit einer Strahlablenkung von 90° und einem rechtshändigen Bild

90° Ablenkung des Strahls oder Bildes

Bild für Rechtshänder
Beschichtungen sind verfügbar

  • Zahlung :

    T/T Payment, Western Union

  • Verschiffungshafen :

    Fuzhou China

  • Produktherkunft :

    China
JETZT ANFRAGEN
  • Produktdetails

Hochpräzise optische Pentaprismen aus Glas

Pentaprismen sind fünfseitige Prismen mit einer Strahlablenkung von 90° und rechtshändiger Abbildung. Der Ablenkwinkel von 90° ist somit unabhängig von der Ausrichtung des Prismas und daher besonders wichtig bei Anwendungen, bei denen die Ausrichtung des Prismas nicht präzise gesteuert werden kann.

Da aufgrund der Geometrie keine Totalreflexion möglich ist, müssen die reflektierenden Oberflächen mit einer metallischen oder dielektrischen Beschichtung versehen werden.

Die reflektierenden Oberflächen des Standard-Pentaprismas sind mit Aluminium oder verstärktem Aluminium beschichtet. Manchmal sind die beschichteten Oberflächen schwarz lackiert.

Spezifikationen:
Material:N-BK7, Quarzglas oder anderes optisches Glas
Maßtoleranz:+0,0, -0,2 mm
Oberflächenqualität:60-40 S/D
Ebenheit der Oberfläche:λ/4 bei 632,8 nm
Winkeltoleranz:±30 Bogensekunden (Standard); ±5 Bogensekunden (hohe Präzision)
Freie Blende:>85 % der Abmessung
Fase:<0,25 mm × 45°
Beschichtung:Oberflächen S1 und S2: Einschichtige MgF2-Beschichtung
Oberflächen S3 & S4: Aluminisiert und schwarz lackiert

Typische Größen:
Abmessungen: A × h (mm)Abmessungen: Axh (mm)
2,5 × 2,52,5 × 2,5
7,0 × 5,010,0 × 10,0
15,0 × 15,020,0 × 20,0

Andere Größen und Beschichtungen sind verfügbar.

Anwendungsszenarien:

(1) Abbildungssystem: Licht kann mehrfach reflektiert werden, um im Sucher für Teleskope und Fotografie ein aufrechtes Bild darzustellen;

(2) Messgeräte: werden für Totalstationen oder Laser-Entfernungsmesser verwendet, die wichtige Anwendungen in der industriellen Vermessung, Immobilienvermessung, militärischen Entfernungsmessung usw. haben.

Beliebte Tags : N-BK7 Pentaprismen Pentaprismen aus Quarzglas 90°-Ablenkprismen Fünf-Oberflächen-Prismen Optische Pentaprismen Beschichtete Pentaprismen
