Benutzerdefinierte Hochpräzise Optische Glas Rechtwinklige Prismen, China Hochpräzise Optische Glas Rechtwinklige Prismen Lieferanten

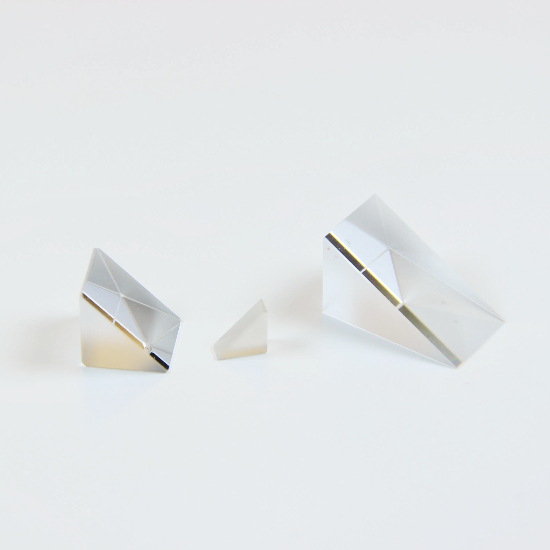

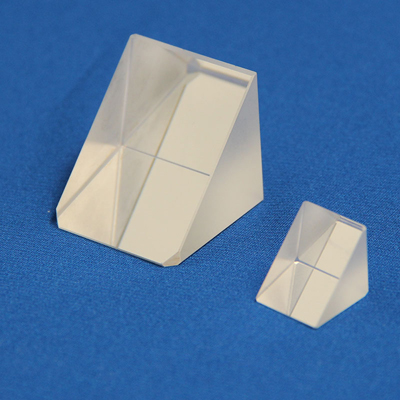

Hochpräzise rechtwinklige Prismen aus optischem Glas

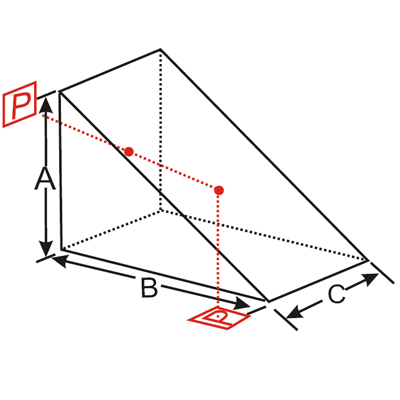

Rechtwinkliges Prisma ist die Ablenkung eines Lichtstrahls um 90° oder 180°. Wird häufig in Teleskopen, Periskopen und anderen optischen Systemen verwendet. Strahl oder Bild um 90° oder 180° ablenken Material: N-BK7, UV-Quarzglas, CaF2, ZnSe oder Ge AR-beschichtet, HR-beschichtet sind verfügbar

Coated and inked pentagonal prism products

Hochpräzise optische Pentaprismen aus Glas

Pentaprismen sind fünfseitige Prismen mit einer Strahlablenkung von 90° und einem rechtshändigen Bild90° Ablenkung des Strahls oder BildesBild für RechtshänderBeschichtungen sind verfügbar

High-precision customizable optical glass Dove prisms

BK7 und Quarzglas-Dove-Prismen

Taubenprisma Es besteht normalerweise aus Glas und hat die einfache Form eines rechtwinkligen dreieckigen Prismas, das eine zweimalige Lichtreflexion im Inneren ermöglicht und das Bild um 180° dreht, ohne die linke und rechte Form zu verändern. In optischen Systemen wird es häufig verwendet, um die Richtung des optischen Pfads zu ändern und die Bildausrichtung anzupassen. Es wird häufig in optischen Instrumenten wie Teleskopen und Mikroskopen verwendet, um die Bildqualität und die Anordnung des optischen Pfads zu optimieren.

High-precision coating customized Littrow Prisms

30° - 60° - 90° Littrow-Prismen

30° - 60° - 90° Littrow-Prismen mit Spitzenwinkeln von 30°, 60° bzw. 90°. Es besteht normalerweise aus optischem Glas und verfügt über spezielle optische Eigenschaften, die Licht im Inneren reflektieren und brechen und die Auswahl und Trennung bestimmter Lichtwellenlängen ermöglichen.

Custom-coated High-precision Corner Cube Prisms

Kundenspezifisches Eckwürfelprisma aus optischem Glas

Eckwürfelprisma ist ein optisches Element mit einer einzigartigen Struktur aus drei senkrecht zueinander verlaufenden Reflexionsflächen. Es wird häufig in der Lasermessung, Fernerkundung und Kalibrierung von Präzisionsinstrumenten eingesetzt und zeichnet sich durch effiziente Reflexion und optischen Wegversatz aus. Seine Vorteile wie hohe Stabilität, hohe Präzision und geringe Verluste ermöglichen zuverlässige Lösungen zur optischen Wegsteuerung und Signalübertragung für komplexe optische Systeme.

BK7 und Dachkantprismen aus Quarzglas

Dachkantprisma ist ein vielseitiges optisches Gerät zur architektonischen Raumoptimierung. Durch die präzise Prismenstruktur kann es natürliches Licht effizient einfangen und brechen, die Einschränkungen herkömmlicher Oberlichter überwinden und das Licht gleichmäßig in die Tiefen des Gebäudes leiten. Dies verbessert die Effizienz der Innenbeleuchtung effektiv und reduziert den Energieverbrauch der Tagesbeleuchtung.

Messprisma und L-Stab-Miniprisma

Das Messprisma kann Licht effizient reflektieren und kann mit seinem präzisen optischen Design die Messdistanz und -genauigkeit erheblich verbessern und wird häufig in der Geodäsie, der technischen Vermessung und Kartierung und in anderen Bereichen eingesetzt.Das L-Rod Miniprisma ist klein und leicht zu tragen und kann durch sein L-förmiges Design flexibel an komplexe Messumgebungen angepasst werden. Es bietet zuverlässige Unterstützung bei der Erfassung genauer Daten in Szenarien wie der Tunnelüberwachung und der Beobachtung von Gebäudesetzungen.

High Purity Equilateral Prisms And Dispersive Prisms

Hochwertige gleichseitige Prismen und Dispersionsprismen aus optischem Glas

Gleichseitige Prismen Sie haben alle einen Winkel von 60° in drei Winkeln und werden aufgrund ihrer spezifischen Geometrie und optischen Eigenschaften häufig als Dispersionsprismen verwendet, da sie Licht unterschiedlicher Wellenlängen trennen können. Sie finden breite Anwendung in der Spektralanalyse und anderen Bereichen.Dispersive Prismen Sie haben normalerweise einen dreieckigen Querschnitt und können aufgrund der unterschiedlichen Brechungswinkel verschiedener Lichtwellenlängen im selben Material polychromatisches Licht in monochromatisches Licht zerlegen, was in Spektrometern, optischen parametrischen Oszillatoren und anderen Geräten eine Schlüsselrolle spielt.

Spezifikationen:
Material:	N-BK7; UV-Quarzglas, Germanium, ZnSe usw. optisches Glas
Maßtoleranz:	±0,1 mm (Standard); ±0,05 mm (hohe Präzision)
Oberflächenqualität:	60-40 S/D (Standard); 10-5 S/D (hohe Präzision)
Ebenheit der Oberfläche:	λ/4@632,8 nm (Standard); λ/8@632,8 nm (Hohe Präzision)
Abweichung 180°:	±3 Bogenminuten (Standard); ±30 Bogensekunden (hohe Präzision)
Freie Blende:	>85 % der Abmessung
Fase:	<0,25 mm × 45°
Beschichtung:	AR-beschichtet, aluminiumbeschichtet und auf Anfrage

Typische Größen:
AxBxC(mm)	AxBxC(mm)
3,0 x 3,0 x 3,0	15,0 x 15,0 x 15,0
5,0 x 5,0 x 5,0	25,4 x 25,4 x 25,4
10,0 x 10,0 x 10,0	38,1 x 38,1 x 38,1
12,7 x 12,7 x 12,7	50,8 x 50,8 x 50,8
