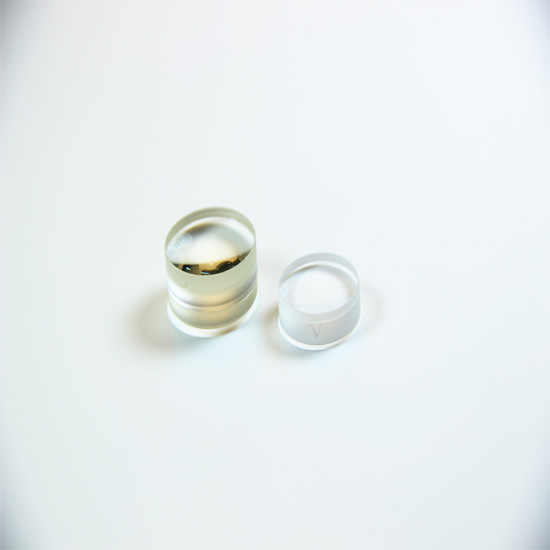

Achromatische Präzisionslinsen aus optischem Glas (Doublets)
Achromatische Linsen (Doublets)
VIS 0° und VIS-NIR beschichtete Achromate sind ebenfalls erhältlich
Korrigieren Sie sphärische und chromatische Aberrationen auf der Achse
Kundenspezifische Achromatische Linsen erhältlich
Zahlung :
T/T Payment, Western UnionVerschiffungshafen :
Fuzhou ChinaProduktherkunft :
ChinaAchromatische Präzisionslinsen aus optischem Glas (Doublets)
Achromatische Linsen(Dubletten) besteht aus einer positiven, niedrigbrechenden Kronglaslinse, die mit einer negativen, hochbrechenden Flintglaslinse verklebt ist. Die Elemente sind so gewählt, dass die chromatische Aberration bei zwei deutlich auseinanderliegenden Wellenlängen, üblicherweise im blauen und roten Spektralbereich, kompensiert wird. Die Brennweite ist bei diesen beiden Wellenlängen konstant, und Brennweitenverschiebungen werden über den sichtbaren Wellenlängenbereich hinweg nahezu eliminiert. Eine häufige Anwendung ist die beugungsbegrenzte Fokussierung eines Laserstrahls. Negative Achromate werden typischerweise eingesetzt, wenn chromatische Aberration eliminiert werden muss. Neben der Reduzierung der chromatischen Aberration bei den Designwellenlängen werden auch sphärische Aberration und Koma deutlich reduziert.
Spezifikation
Material: | Kronglas mit niedrigem Brechungsindex& hochbrechendes Flintglas CDGM, Schott, Ohara usw. |
| Maßtoleranz: | ±0,1 mm (Standard), ±0,01 mm (hohe Präzision) |
| Toleranz der Mittendicke: | ±0,1 mm (Standard), ±0,05 mm (hohe Präzision) |
| Paraxiale Brennweite: | ±2 % |
| Oberflächenqualität: | 60/40 (Standard), 20/10 (Hohe Präzision) |
| Freie Blende: | >85 % |
| Oberflächenfigur: | λ/2 (Standard), λ/4 (hohe Präzision) bei 633 nm |
| Zentrierung: | 3 Bogenminuten |
| Fase: | <0,25 mm × 45° |
| Beschichtung: | Auf Anfrage |
Hinweis zur sphärischen Linse:
a. Andere optische Glasmaterialien von Schott, Ohara, Hoya oder chinesischem CDGM, UVFS von Heraeus, Corning, Germanium, Silizium, ZnSe, ZnS, CaF2, Saphir sind auf Anfrage ebenfalls erhältlich.
b. Auf Anfrage sind maßgefertigte sphärische Linsen in jeder Größe von 1,0 bis 300 mm Durchmesser erhältlich.
Service aus einer Hand für Vision Optics-Laseroptik-Medizinische Optik-5G Optische Kommunikation-Militäroptik.

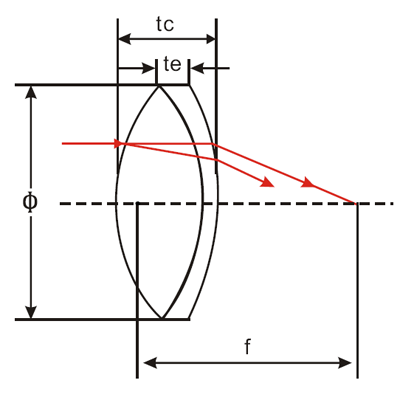

Typische Größe
| Material | N-BK7 und N-SF5 | |||||||
| Artikelnr. | Φ(mm) | f(mm) | R(mm) | R(mm) | R(mm) | Tc (mm) | Te(mm) | Fb(mm) |
| ALP001 | 6 | 15 | 8.831 | -6,55 | -19,77 | 2,71 | 1 | 13.07 |
| ALP002 | 6 | 20 | 12.36 | -8,51 | -24,38 | 2.6 | 1 | 18.29 |
| ALP003 | 6 | 25 | 15.7 | -10,67 | -29,99 | 2.3 | 1 | 23.46 |
| ALP004 | 6 | 30 | 18,88 | -12,94 | -36,48 | 1.9 | 1 | 28,69 |
| ALP005 | 8 | 25 | 15.6 | -10,81 | -30,48 | 2.9 | 1 | 23.13 |
| ALP006 | 8 | 30 | 18,88 | -12,88 | -36,22 | 2.7 | 1 | 28,28 |
| ALP101 | 10 | 20 | 12.32 | -9,02 | -25,23 | 3.8 | 1 | 17,63 |
| ALP102 | 12 | 25 | 15.35 | -11,35 | -31,92 | 4.2 | 1.3 | 22.29 |
| ALP103 | 12.7 | 30 | 18,54 | -13,49 | -37,84 | 4 | 1.3 | 27,36 |
| ALP104 | 12.7 | 40 | 25.23 | -17,54 | -48,75 | 3.4 | 1.3 | 37,78 |
| ALP105 | 12.7 | 50 | 31,26 | -21,93 | -62,37 | 3.1 | 1.3 | 47,99 |
| ALP106 | 12.7 | 60 | 37,33 | -26,42 | -75,86 | 2.8 | 1.3 | 58,13 |
| ALP107 | 12.7 | 75 | 46,77 | -32,96 | -94,62 | 2.6 | 1.3 | 73,23 |
| ALP108 | 13 | 40,5 | 25.41 | -18.07 | -50,47 | 3 | 1.3 | 38,48 |
| ALP109 | 14 | 44 | 27,54 | -19,54 | -54,95 | 3.3 | 1.3 | 41,83 |
| ALP110 | 18 | 40 | 24.27 | -18,37 | -53,09 | 5.4 | 1,5 | 36,51 |
| ALP111 | 18 | 50 | 31,69 | -22 | -60,57 | 4.8 | 1,5 | 46,99 |
| ALP112 | 18 | 60 | 37,84 | -26,49 | -73,79 | 4.1 | 1,5 | 57,3 |
| ALP201 | 25,4 | 60 | 37,33 | -27,16 | -75,86 | 7 | 2 | 55,57 |
| ALP202 | 25,4 | 120 | 73,28 | -54,33 | -159,9 | 4.2 | 2 | 117.1 |

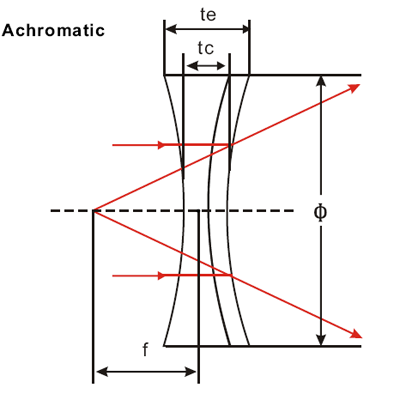

| ALN101 | 12.7 | -25 | -15,28 | 13.37 | 39,17 | 1,5 | 2.5 | -26,61 |
| ALN102 | 12.7 | -30 | -24,72 | 19.1 | 56,1 | 1,5 | 2.5 | -41,56 |
| ALN201 | 25,4 | -40 | -29,79 | 26,85 | 82,41 | 2 | 4.3 | -52,66 |
