HEIM Optische Linsen Plankonkave Linse

Plankonkave Linsen aus optischem Glas

Plankonkave Linsen aus optischem Glas

Plankonkavlinsen haben eine negative Brennweite und werden typischerweise verwendet, um einen kollimierten Strahl zu divergieren, wie in einem Strahlaufweiter oder Teleskop vom Galilei-Typ.
1. Strahlaufweitung
2. Lichtprojektion
3. Erweiterung der Brennweite eines optischen Systems

  • Zahlung :

    T/T Payment, Western Union
  • Verschiffungshafen :

    Fuzhou China
  • Produktherkunft :

    China
  • Produktdetails

Plankonkave Linsen aus optischem Glas


1. Strahlaufweitung
2. Lichtprojektion
3. Erweiterung der Brennweite eines optischen Systems

Plankonkave Linsen haben negative Brennweiten und können zur Divergenz kollimierter Strahlen eingesetzt werden. In diesem Fall sollte die gekrümmte Oberfläche zur Quelle zeigen, um die sphärische Aberration zu minimieren. Darüber hinaus können sie eingesetzt werden, um die Auswirkungen der sphärischen Aberration anderer Linsen in einem optischen System auszugleichen. Da die sphärische Aberration der Plankonkavlinse negativ ist, kann sie zum Ausgleich der Aberration anderer Linsen eingesetzt werden.

WTS bietet N-BK7 Plankonkavlinsen, Plankonkavlinsen aus Quarzglas, Plankonkavlinsen aus Kalziumfluorid usw.



Material: Optisches Glas der Klasse A, UV-, VIS- und IR-Material
Maßtoleranz: ±0,1 mm (Standard), ±0,05 mm (hohe Präzision)
Toleranz der Mittendicke: ±0,1 mm (Standard), ±0,05 mm (hohe Präzision)
Paraxiale Brennweite: ±2 %
Oberflächenqualität: 60/40 (Standard), 20/10 (Hohe Präzision)
Freie Blende: >85 %
Oberflächenfigur: λ/2 (Standard), λ/4 (hohe Präzision) bei 633 nm
Zentrierung: 3 Bogenminuten
Fase: <0,25 mm × 45°
Beschichtung: Auf Anfrage

PCV Lenses

Hinweis zur sphärischen Linse:
a. Auf Anfrage sind auch andere optische Glasmaterialien von Schott, Ohara, Hoya oder dem chinesischen CDGM erhältlich.
b. Auf Anfrage sind maßgefertigte sphärische Linsen in jeder Größe von 1,0 bis 300 mm Durchmesser erhältlich.

Service aus einer Hand für Vision Optics-Laseroptik-Medizinische Optik-5G Optische Kommunikation-Militäroptik.

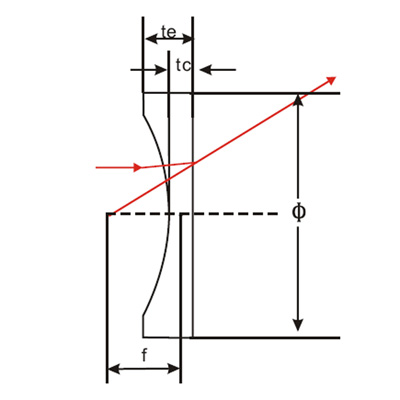

Typische Größen


Artikelnr. Durchmesser (mm) f(mm) R(mm) Tc (mm) Te(mm) Fb(mm)
Material N-BK7
PLCV001 6 -12 6.22 2 2,77 -13,31
PLCV002 6 -24 12.44 2 2.37 -25,31
PLCV101 12.7 -15 7,79 2 5.27 -16,35
PLCV102 12.7 -20 10.37 2 4.17 -21,32
PLCV103 12.7 -25 12,97 2 3.7 -26,33
PLCV104 12.7 -30 15,56 2 3.4 -31,31
PLCV105 12.7 -40 20,75 2 3 -41,32
PLCV106 12.7 -50 25,94 2 2,79 -51,33
PLCV107 12.7 -75 38,9 2 2,52 -76,31
PLCV108 12.7 -100 51,88 2 2,39 -101,33
PLCV201 25,4 -35 18.15 2 7.18 -36,32
PLCV202 25,4 -50 25,94 2 5.32 -51,33
PLCV203 25,4 -70 36,31 2 4.29 -71,32
PLCV204 25,4 -75 38,9 2 4.13 -76,31
PLCV205 25,4 -100 51,88 2 3,58 -101,33
PLCV206 25,4 -125 64,96 2 3.26 -126,36
PLCV207 25,4 -150 77,8 2 3.04 -151,3
PLCV208 25,4 -175 90,78 2 2,89 -176,32
PLCV209 25,4 -200 103,75 2 2,78 -201,33
PLCV210 25,4 -250 129,72 2 2,62 -251,39
PLCV211 25,4 -300 155,6 2 2,52 -301,29
PLCV212 25,4 -500 259,4 2 2.31 -501,39
PLCV213 25,4 -1000 518,7 2 2.16 -1001,28
PLCV301 30 -80 41,5 2 4,81 -81,32
PLCV302 30 -100 51,88 2 4.22 -101,33
PLCV303 30 -200 103,75 2 3.09 -201,33
PLCV304 38 -50 25,94 2 10.28 -51,33
PLCV305 38 -100 51,88 2 5.6 -101,33
PLCV306 38 -150 77,8 2 4.36 -151,3
PLCV307 38 -200 103,75 2 3,76 -201,33
PLCV308 38 -350 181,55 2 3 -351,31
PLCV309 38 -500 259,4 2 2.7 -501,39
PLCV310 38 -700 363.1 2 2.5 -701,31
PLCV401 40 -50 25,94 2 11.42 -51,33
PLCV501 50 -75 38,9 2 12.1 -76,97
PLCV502 50 -100 51,88 3 9.42 -101,99
PLCV503 50 -150 77,8 3 7.13 -151,96
PLCV504 50 -200 103,75 3 6.06 -201,99
PLCV505 50 -250 129,72 3 5.43 -252,05
PLCV506 50 -400 207 3 4,52 -401,03
PLCV507 50 -500 259,4 3 4.21 -502,05
PLCV508 50 -600 311.2 3 4.01 -601,91
PLCV509 50 -800 415 3 3,75 -802,02
Material Quarzglas
PLCV-FS01 12.7 -15 6,92 2 6.17 -16,41
PLCV-FS02 12.7 -20 9.2 2 4,54 -21,38
PLCV-FS03 12.7 -25 11.51 2 3,91 -26,38
PLCV-FS04 12.7 -30 13.8 2 3,55 -31,37
PLCV-FS05 12.7 -40 18.41 2 3.13 -41,38
PLCV-FS06 25,4 -35 16.11 2 8.2 -36,36
PLCV-FS07 25,4 -50 23.01 2 5,82 -51,38
PLCV-FS08 25,4 -75 34,51 2 4.42 -76,38
PLCV-FS09 25,4 -100 46,03 2 3,79 -101,42
PLCV-FS10 25,4 -150 69,02 2 3.18 -151,39
PLCV-FS11 25,4 -175 80,54 2 3.01 -176,43
PLCV-FS12 25,4 -200 92,04 2 2,88 -201,42
PLCV-FS13 25,4 -250 115,08 2 2.7 -251,5
PLCV-FS14 25,4 -300 138,04 2 2,59 -301,41
PLCV-FS15 25,4 -500 230.1 2 2,35 -501,5
PLCV-FS16 25,4 -1000 460.1 2 2.18 -1001,42
PLCV-FS17 38 -50 23.01 3 13.03 -52,07
PLCV-FS18 38 -100 46,03 3 7.1 -102,1
PLCV-FS19 38 -150 69,02 3 5,67 -152,07
PLCV-FS20 38 -200 92,04 3 4,98 -202,11
PLCV-FS21 38 -350 161,06 3 4.13 -352,13
PLCV-FS22 38 -500 230.1 3 3,79 -502,19
