Benutzerdefinierte Plankonkave Zylinderlinsen aus optischem Glas, China Plankonkave Zylinderlinsen aus optischem Glas Lieferanten

Plankonvexe Linsen eignen sich am besten, wenn ein konjugierter Punkt (Objektabstand S oder Bildabstand S') mehr als das Fünffache des anderen Punktes beträgt. Diese Linsenform eignet sich am besten für die Fokussierung von kollimiertem Licht oder die Kollimation einer Punktquelle.

High Presion Double Convex Lenses and Bi-convex Lenses

Hochpräzise Doppelkonvexlinsen und Bikonvexlinsen

Doppelkonvexe Linsen, Bikonvexe Linsen haben zwei nach außen gekrümmte Oberflächen, eine positive Brennweite und sind für die 1:1-Abbildung und in Mehrelementsystemen nützlich.Diese Linsen sind für eine Brennweite von f= (R1*R2)/((n-1)*(R2-R1)) ausgelegt. 1. Unterstützt durch das Zemax Optical Design Package2. Positive Brennweite3. Material nach Bedarf

Plankonkave Linsen aus optischem Glas

Plankonkavlinsen haben eine negative Brennweite und werden typischerweise verwendet, um einen kollimierten Strahl zu divergieren, wie in einem Strahlaufweiter oder Teleskop vom Galilei-Typ.1. Strahlaufweitung2. Lichtprojektion3. Erweiterung der Brennweite eines optischen Systems

High Presion Double Concave Lenses and Bi-concave Lenses

Hochpräzise Doppelkonkavlinsen und Bikonkavlinsen

Doppelkonkavlinsen und Bikonkavlinsen ähneln Plankonkavlinsen und dienen der Erzeugung divergenten Lichts. Bikonkavlinsen eignen sich am besten für konvergierende Eingangsstrahlen.1. Unterstützt durch das Zemax Optical Design Package2. Negative Brennweite3. Material nach Bedarf

Achromatische Präzisionslinsen aus optischem Glas (Doublets)

Achromatische Linsen (Doublets)VIS 0° und VIS-NIR beschichtete Achromate sind ebenfalls erhältlichKorrigieren Sie sphärische und chromatische Aberrationen auf der AchseKundenspezifische Achromatische Linsen erhältlich

Optical Glass Plano-Concave Cylinrical Lenses

Plankonkave Zylinderlinsen aus optischem Glas

Plankonkave Zylinderlinsen werden verwendet, um die Fokussierungsleistung nur in einem Abschnitt bereitzustellen, zur Beleuchtung oder Erkennung von Licht aus Linienquellen. Sie werden auch zur anamorphotischen Komprimierung von Strahlen und Bildern verwendet.1. Ideal für Anwendungen, die eine Vergrößerung in einer Dimension erfordern2. Wird verwendet, um einen kollimierten Strahl in eine Linie umzuwandeln3. Rechteckige und runde Formfaktoren verfügbar

Optische Präzisions-Asphärenlinsen aus Glas

Präzisions-AsphärenlinsenKollidieren oder Fokussieren von Licht mit einem einzigen ElementReduzieren Sie die sphärische Aberration Reduzieren Sie das Gesamtgewicht des Systems

Optical Glass Ball Lenses and Half ball lenses

Optische Glaskugellinsen und Halbkugellinsen

Optische Glaskugellinsen werden häufig verwendet 1. Laserkollimation und -fokussierung2. Laser-Faser-Kopplung3. Faser-zu-Faser-Kopplung4. Faser-Detektor-Kopplung

Material:	Optisches Glas der Güteklasse A oder Quarzglas
Maßtoleranz:	+0,0, -0,1 mm
Toleranz der Mittendicke:	±0,1 mm
Paraxiale Brennweite:	±2 %
Oberflächenqualität:	60/40
Freie Blende:	>85 %
Oberflächenfigur:	λ/4 @633nm
Zentrierung:	3 Bogenminuten
Fase:	<0,25 mm × 45°
Beschichtung:	Auf Anfrage

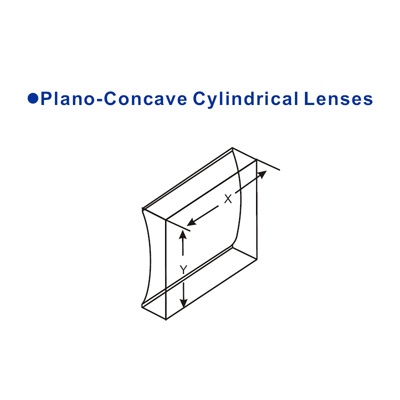

Artikelnr.	XxY(mm)	f(mm)	R(mm)	Tc (mm)	Te(mm)	Fb(mm)
Material	N-BK7
CLV101	10,0 x 10,0	-12,7	6,54	2	4.3	-14
CLV102	20,0 x 10,0	-12,7	6,54	2	4.3	-14
CLV103	10,0 x 10,0	-25	12,87	2	3	-26,3
CLV104	20,0 x 10,0	-25	12,87	2	3	-26,3
CLV201	20,0 x 20,0	-50	25,73	2	4	-51,3
CLV202	20,0 x 20,0	-75	38,6	2	3.3	-76,3
CLV203	20,0 x 20,0	-100	51,47	3	4	-102
CLV204	20,0 x 20,0	-150	77,2	3	3.7	-152
CLV205	20,0 x 20,0	-200	102,93	3	3.5	-202
CLV206	20,0 x 20,0	-250	128,67	3	3.4	-252
CLV207	20,0 x 20,0	-500	257,33	3	3.2	-502
