HEIM Optische Linsen

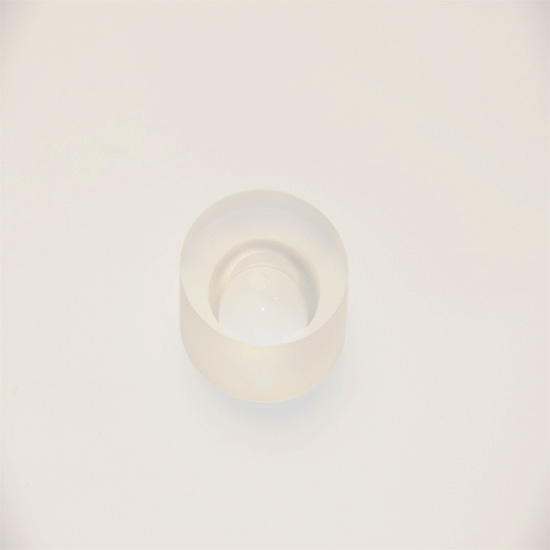

Hochpräzise Doppelkonkavlinsen und Bikonkavlinsen

Hochpräzise Doppelkonkavlinsen und Bikonkavlinsen

Doppelkonkavlinsen und Bikonkavlinsen ähneln Plankonkavlinsen und dienen der Erzeugung divergenten Lichts. Bikonkavlinsen eignen sich am besten für konvergierende Eingangsstrahlen.

1. Unterstützt durch das Zemax Optical Design Package

2. Negative Brennweite

3. Material nach Bedarf

  • Zahlung :

    T/T Payment, Western Union
  • Verschiffungshafen :

    Fuzhou China
  • Produktherkunft :

    China
  • Produktdetails

Hochpräzise Doppelkonkavlinsen und Bikonkavlinsen

Doppelkonkavlinsen, Bikonkave Linsen Plankonkave Linsen dienen wie Plankonkavlinsen zur Erzeugung divergenten Lichts. Bikonkave Linsen eignen sich am besten für konvergierende Eingangsstrahlen.

1. Unterstützt durch das Zemax Optical Design Package

2. Negative Brennweite

3. Material nach Bedarf





WTS bietet kundenspezifische Produkte mit Doppelkonkavlinsen an.



Material: Optisches Glas, BK7, Quarzglas, Schott, OHARA, CaF2, Germanium usw.
Maßtoleranz: ±0,1 mm (Standard), ±0,01 mm (hohe Präzision)
Toleranz der Mittendicke: ±0,1 mm (Standard), ±0,02 mm (hohe Präzision)
Paraxiale Brennweite: ±2 %
Oberflächenqualität: 60/40 (Standard), 20/10 (Hohe Präzision)
Freie Blende: >85 %
Oberflächenfigur: λ/2 (Standard), λ/8 (hohe Präzision) bei 633 nm
Zentrierung: 3 Bogenminuten
Fase: <0,25 mm × 45°
Beschichtung: Auf Anfrage


Hinweis zur sphärischen Linse:
a. Andere optische Glasmaterialien von Schott, Ohara, Hoya oder chinesischem CDGM, UVFS von Heraeus, Corning, Germanium, Silizium, ZnSe, ZnS, CaF2, Saphir sind auf Anfrage ebenfalls erhältlich.
b. Auf Anfrage sind kundenspezifische sphärische Linsen in jeder Größe von 1,0 bis 300 mm Durchmesser erhältlich.



Service aus einer Hand für Vision Optics-Laseroptik-Medizinische Optik-5G Optische Kommunikation-Militäroptik.

Bi-concave Lenses

Typische Größen

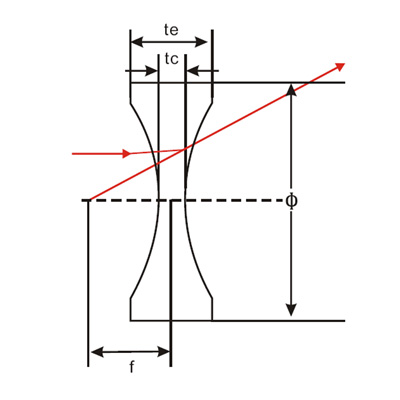

Artikelnr. Durchmesser (mm) f(mm) R2 = R2 (mm) Tc (mm) Te(mm) Fb(mm)
Material N-BK7
BICV001 6 -15 15.2 2.1 1,5 14.3
BICV002 6 -30 30,83 1,79 1,5 29,42
BICV101 12.7 -15 14,65 4,89 2 13.27
BICV102 12.7 -20 20.04 4.07 2 18,62
BICV103 12.7 -25 25,35 3,62 2 23,82
BICV104 12.7 -30 30,55 3.33 2 28,89
BICV105 12.7 -40 41,02 2,99 2 39,04
BICV106 12.7 -50 51,4 2,79 2 49,08
BICV107 12.7 -75 77,45 2,52 2 74,24
BICV108 12.7 -100 103,28 2,39 2 99,16
BICV201 25,4 -25 24,72 9.02 2 22.24
BICV202 25,4 -31,7 31,55 7.34 2 29.15
BICV203 25,4 -35 35,08 6,76 2 32,66
BICV204 25,4 -50 50,93 5.22 2 48,22
BICV205 25,4 -75 77,09 4.11 2 73,63
BICV206 25,4 -100 103,04 3,57 2 98,73
BICV207 25,4 -125 129,12 3,25 2 123,92
BICV208 25,4 -150 155.1 3.04 2 149
BICV209 25,4 -175 181,13 2,89 2 174,12
BICV210 25,4 -200 207 2,78 2 199,07
BICV211 25,4 -250 258,9 2,62 2 249,12
BICV212 25,4 -300 310,8 2,52 2 299,17
BICV213 25,4 -500 518,3 2.31 2 499,21
BICV214 25,4 -1000 1037.1 2.16 2 999,32
BICV301 38 -45 44,87 10.44 2 41,46
BICV302 38 -50 49,97 10.5 3 46,4
BICV303 38 -100 102,57 6,55 3 97,78
BICV304 38 -150 154,7 5.34 3 148,23
BICV305 38 -200 206,7 4,75 3 198,46
BICV306 38 -350 362,4 4 3 348,66
BICV307 38 -500 518.1 3.7 3 498,79
BICV308 38 -700 725,6 3.5 3 698,84
BICV401 40 -63,5 64,42 8.27 1.9 60,7
BICV501 50 -100 102.06 9.2 3 96,9
BICV502 50 -150 154,27 7.1 3 147,6
BICV503 50 -200 206,28 6 3 198
BICV504 50 -250 258,22 5.4 3 248,2
BICV505 50 -400 413,87 4.5 3 398,5
BICV506 50 -450 465,73 4.3 3 448,6
BICV507 50 -500 517,58 4.2 3 448,6
BICV508 50 -600 621,28 4 3 598,7
BICV509 50 -800 828,64 3.8 3 798,7
Material Quarzglas
BICV-FS01 6 -15 14.03 1,5 2.15 15,5
BICV-FS02 6 -30 27,84 1,5 1,82 30,51
BICV-FS03 12.7 -15 14.11 2 5.02 15,67
BICV-FS04 12.7 -20 18,71 2 4.22 20,67
BICV-FS05 12.7 -25 23.32 2 3,76 25,68
BICV-FS06 12.7 -30 27,92 2 3.46 30,68
BICV-FS07 12.7 -40 37.12 2 3.09 40,68
BICV-FS08 25,4 -25 23.32 2 9,52 25,68
BICV-FS09 25,4 -35 32,52 2 7.17 35,68
BICV-FS10 25,4 -50 46,32 2 5,55 50,68
BICV-FS11 25,4 -75 69,33 2 4,35 75,69
BICV-FS12 25,4 -100 92,33 2 3,76 100,68
BICV-FS13 25,4 -150 138,34 2 3.17 150,68
BICV-FS14 25,4 -200 184,35 2 2,88 200,69
BICV-FS15 25,4 -250 230,36 2 2.7 250,69
BICV-FS16 25,4 -300 276,36 2 2,58 300,68
BICV-FS17 25,4 -500 460,4 2 2,35 500,69
BICV-FS18 25,4 -1000 920,48 2 2.18 1000,69
BICV-FS19 38 -50 46,48 3 11.12 51,02
BICV-FS20 38 -100 92,49 3 6,95 101.03
BICV-FS21 38 -150 138,5 3 5,62 151,03
BICV-FS22 38 -200 184,5 3 4,96 201.02
BICV-FS23 38 -350 322,53 3 4.13 351,03
BICV-FS24 38 -500 460,55 3 3,78 501.02
BICV-FS25 38 -750 690,59 3 3,52 751.02
BICV-FS26 38 -1000 920,64 3 3.39 1001.04
PLCX-FS27 38 300 138,04 4.31 3 297,09
PLCX-FS28 38 500 230.1 3,79 3 497,54
PLCX-FS29 38 750 345.1 3,52 3 747,68
PLCX-FS30 38 1000 460.1 3.39 3 997,73
