LP12A Plane Präzisions-Ringpolierer

LP12A Plane Präzisions-Ringpolierer

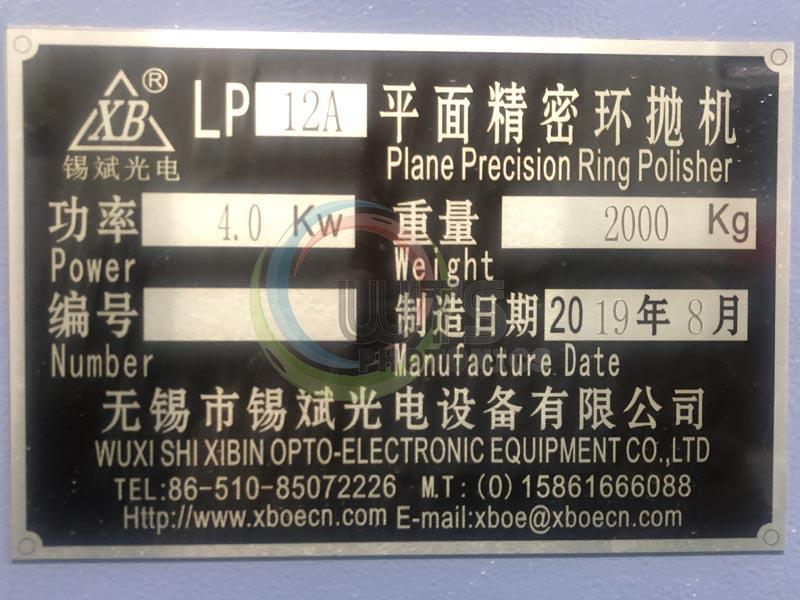

Am 19. September 2019 erreichte der kundenspezifische plane Präzisionsringpolierer LP12A von WUXI SHI XIBIN OPTO-ELECTRONIC EQUIPMENT CO., LTD WTS.

Mit dem Präzisions-Planringpolierer können Fensterprodukte mit großem Durchmesser bearbeitet werden. Die maximale Bearbeitungsgröße kann 400 mm erreichen, und die Oberflächenebenheitsgenauigkeit kann L/20 erreichen.

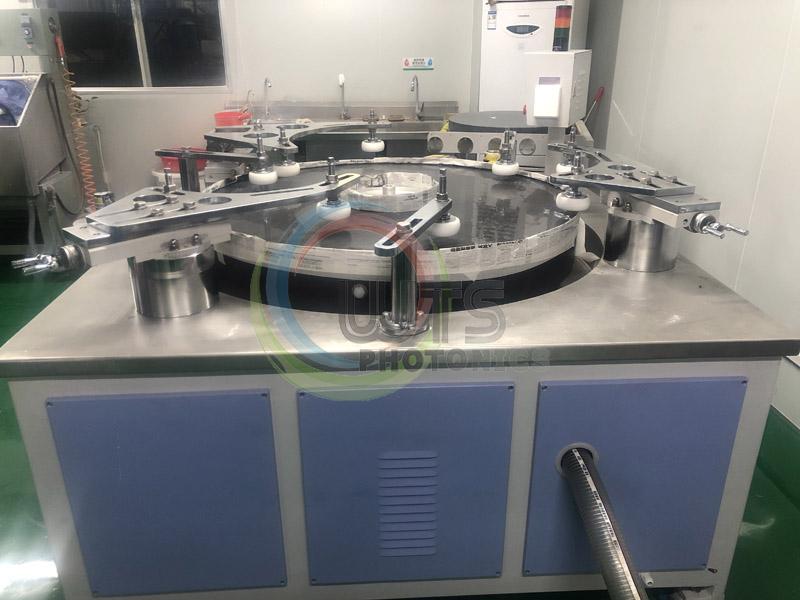

LP12A Plan-Präzisions-Ringpolierer

1. Die Hauptfunktion des Geräts

Diese Werkzeugmaschine wird hauptsächlich zum Präzisionsschleifen und -polieren von hochpräzisen optischen Glas-, Quarz-, Kristall-, Metall- und nichtmetallischen planaren Bauteilen eingesetzt. Die Maschine verfügt über ein leistungsstarkes Schneckengetriebe und große Axialkugellager. Granitarbeitsplatten verformen sich in unterschiedlichen Umgebungen und bei unterschiedlichen Temperaturen nur minimal. Die Maschine verfügt über einen Edelstahltisch, einen sauberen und schönen Wassertank, ist leicht zu reinigen, bietet eine Drehzahlregelung mit variabler Frequenz und ein hohes Drehmoment.

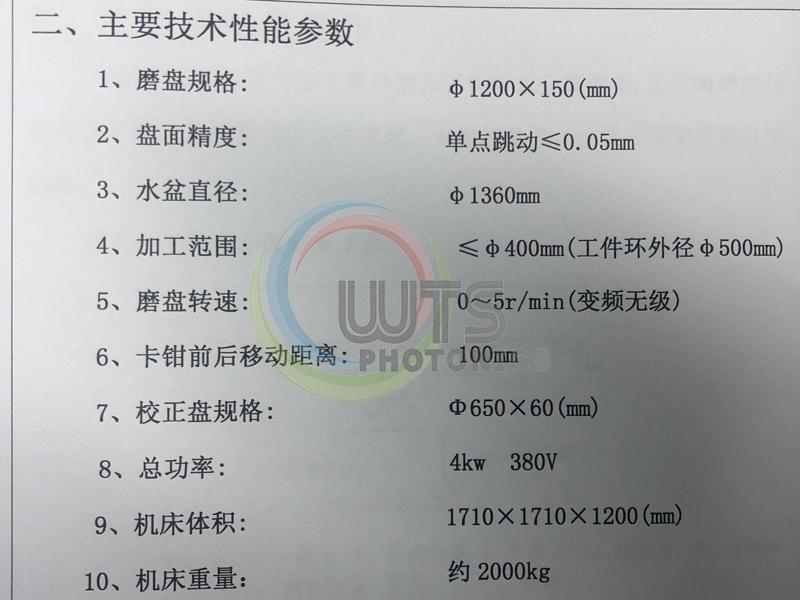

2. Technische Parameter:

1). Schleifscheibenspezifikationen: Φ1200x150mm

2)Oberflächengenauigkeit: Einzelpunktrundlauf ≤0,05 mm

3)Beckendurchmesser: Φ1360 mm

4). Bearbeitungsbereich: Φ 400mm (Außendurchmesser des Werkstückrings Φ500mm)

5). Drehzahl der Schleifscheibe: 0 ～ 5 U/min (stufenlose Frequenzumwandlung)

6). Die Vorwärts- und Rückwärtsbewegungsdistanz des Messschiebers: 100 mm

7). Kalibrierscheibenspezifikationen: Φ650x60mm

8)Gesamtleistung der Werkzeugmaschine: 4 kW, 380 V

9)Abmessungen: 1710 × 1710 × 1200 (mm)

10)Maschinengewicht: ca. 2000 kg

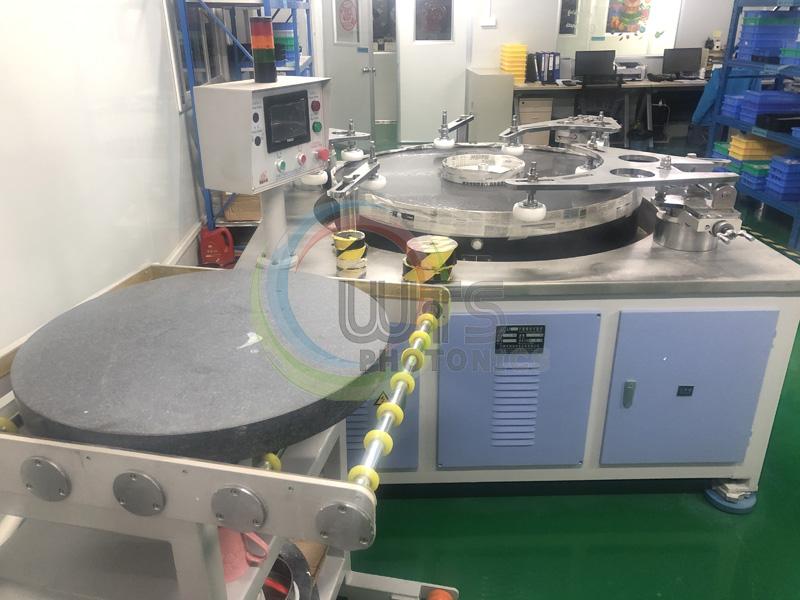

Der Präzisions-Ringpolierer LP12A erweitert das Verarbeitungsspektrum erheblich und gewährleistet die Verarbeitungsgenauigkeit großkalibriger Produkte. Die mit dem Ringpolierer verarbeiteten Produkte können im Himmel für hochpräzise Raketen- und Satellitenfenster, im Meer für U-Boote und auch für hochpräzise Transmissions- und Reflexionslinsen eingesetzt werden. ZYGO-Interferometer.

Durch die kontinuierliche Erweiterung der Ausrüstung würde die Produktionslinie von WTS erweitert und könnte mehr optische Lösungen anbieten.
